近日，華南理工大學姚順春教授團隊提出一種基于高頻光纖激光誘導等離子體發射光譜的Z3CN20-09M老化等級評估方法，有效建立了材料光譜特征與老化等級之間的關聯機制，為核電站關鍵金屬構件老化狀態診斷技術的發展奠定基礎。相關研究成果發表于國際光譜學專業期刊《Atomic Spectroscopy》(Aging grade estimation of the duplex stainless steel Z3CN20-09M from nuclear power plants based on fiber laser-induced plasma emission spectroscopy, 2024, DOI: 10.46770/AS.2024.245)，博士研究生楊淇為論文第一作者，姚順春教授為論文通訊作者。

圖1 LIBS光譜采集：(a)FL-LIBS實驗系統示意圖;(b)單點燒蝕坑直徑

面向核電站對主管道鋼材老化狀態原位快速診斷的重大需求，構建了以高頻光纖激光器為激發光源的LIBS檢測系統(圖1)。使用的光纖激光器(Raycus Laser P20Q)波長為1064 nm，脈寬為120 ns，重復頻率設置為25 kHz，平均輸出功率為20 W。為了優化空間分辨尺度，激光焦點被精確地聚焦于樣品表面。利用光學輪廓儀(UP-3D, Rtec Instruments)計算激光單點燒蝕坑直徑大小為44.6 μm。

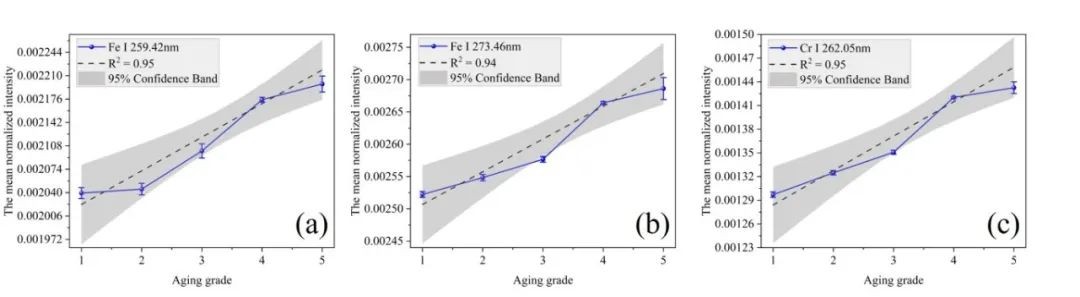

圖2 特征譜線歸一化峰值強度與老化等級之間的關聯，誤差棒表示重復測量5次SD值

初步研究了不同老化等級樣品的光譜特性響應情況。選擇Fe Ⅰ 259.42 nm、Fe Ⅰ 273.46 nm和Cr Ⅰ 262.05 nm作為分析譜線。這是因?yàn)檫@些譜線激發穩定且不受其他元素譜線干擾。結果表明，三條譜線歸一化后的峰值強度與老化等級之間呈正相關，R2分別為0.95、0.94和0.95(圖2)。

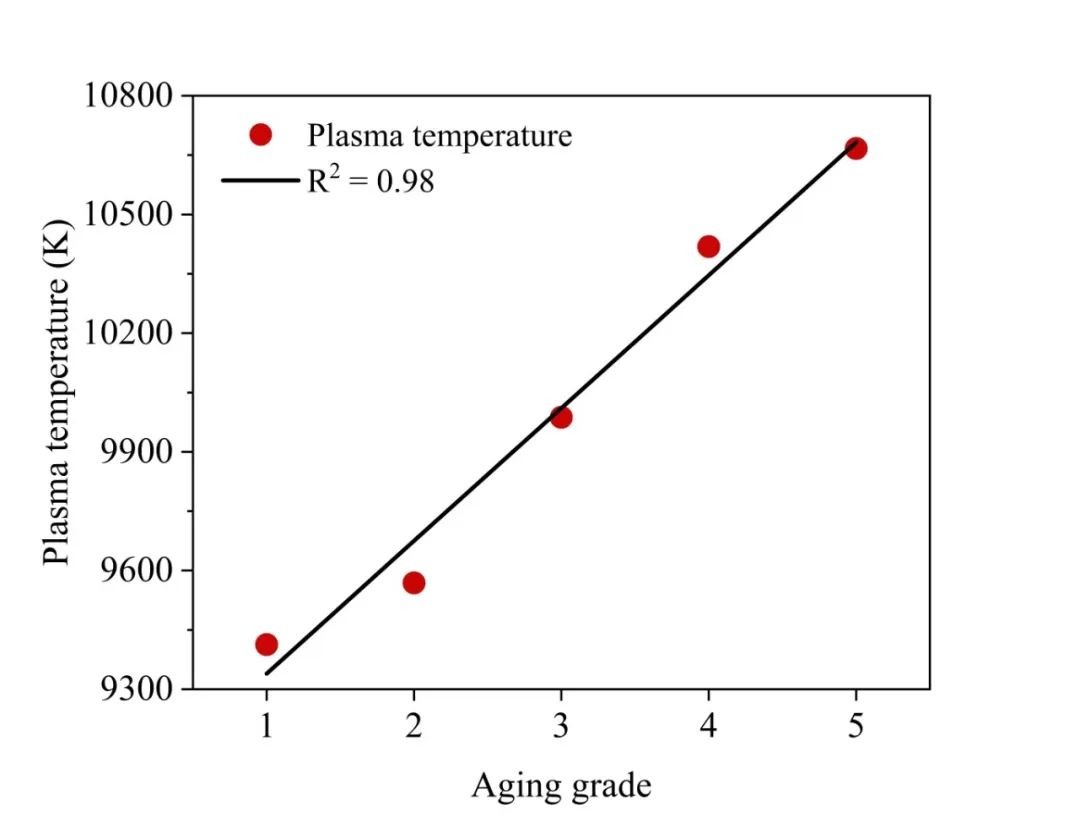

圖3 等離子體溫度與老化等級之間的相關性

由老化導致的微觀組織結構差異是造成不同老化等級Z3CN20-09M樣品譜線強度變化的根本原因。這些差異給LIBS測量帶來了強烈的基體效應。在局部熱力學平衡假設下，依據光譜強度計算公式，發現光譜信號強度由等離子體溫度和總粒子數密度決定。同時，在化學燒蝕假設條件下，總粒子數密度與燒蝕質量呈正相關。因此，有必要比較不同老化等級樣品的等離子體溫度和燒蝕質量。利用比值法計算了不同老化等級樣品的等離子體溫度，發現等離子體溫度與老化等級之間存在良好的正相關性，R2高達0.98(圖3)。

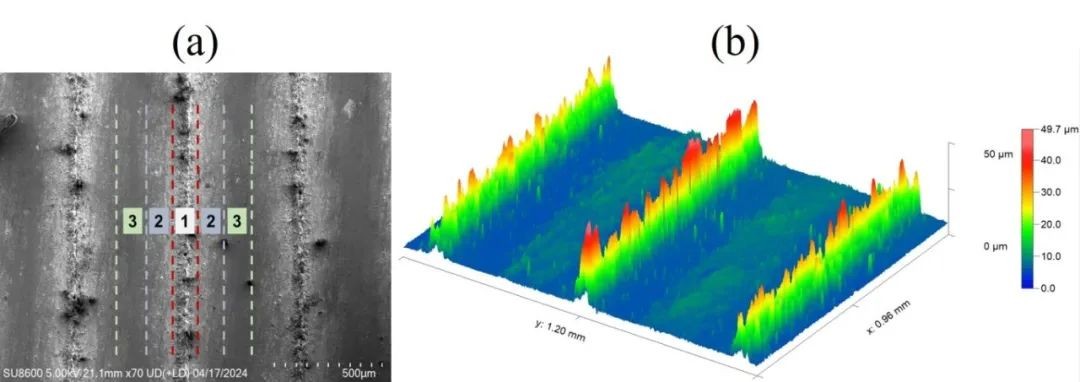

圖4 激光燒蝕后樣品的表面形貌：(a)激光燒蝕產生的凹坑的掃描電鏡圖像：(1)激光燒蝕的核心區域，(2)激光燒蝕的熱影響區域，(3)樣品表面;(b)激光燒蝕后的三維形貌分析

為了評估樣品的燒蝕質量，首先利用掃描電子顯微鏡(SEM)探測了燒蝕樣品的表面形貌(圖4(a))。FL-LIBS系統燒蝕后的樣品表面可被劃分為三個區域，分別為燒蝕核心區域、熱影響區域和樣品表面，分別對應圖中標簽1、2和3。隨后，使用光學輪廓儀分析了不同老化等級樣品燒蝕坑的三維形貌(圖4(b))，測量結果與SEM結果相吻合。

圖5 燒蝕質量評估：(a)燒蝕路徑的平均高度;(b)燒蝕質量與老化等級的相關性

根據三維形貌表征可以看出，樣品表面形成了較為均勻的燒蝕路徑。因此，嘗試將燒蝕路徑視為一個整體，進而實現對燒蝕質量的評估。將樣品表面高度定義為初始高度，核心燒蝕區域與熱影響區域之間的高度差作為燒蝕質量的評估指標。利用光學輪廓儀數據，在每個燒蝕區域選擇了750個測量點的高度。為了減少誤差，高度測量重復進行三次，并使用平均值建立與老化等級的相關性。結果表明，燒蝕質量與老化等級呈正相關，R2為0.97(圖5)。因此，不同老化等級樣品等離子體溫度和燒蝕質量的變化揭示了光譜強度出現差異的原因，可以通過比較元素特征譜線峰值強度來預測樣品的老化等級。

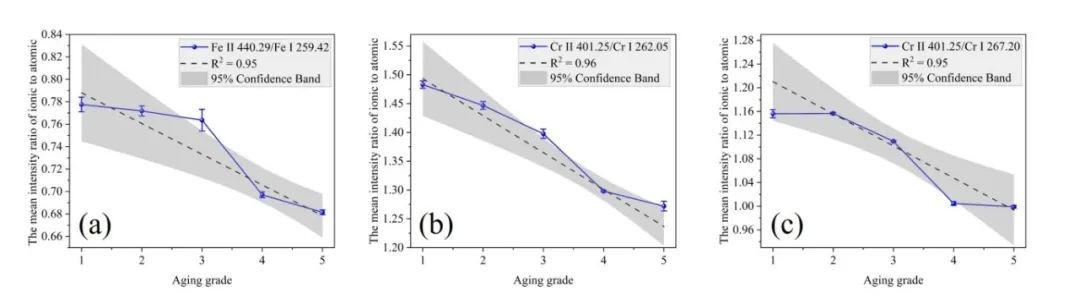

圖6 離子線與原子線峰值強度比與老化等級之間的相關性，誤差棒表示5次重復測量的標準偏差：(a)Fe II/Fe I，(b)和Cr II/Cr I

離子線與原子線的譜線強度比已被證明是表征基體效應的有效手段。本文提出利用基體元素Fe和合金元素Cr的離子線與原子線的峰值強度比建立與老化等級之間的關聯性。發現Fe II 440.29/Fe I 259.42、Cr II 401.25/Cr I 262.05和Cr II 401.25/Cr I 267.20與老化等級之間呈負相關，R2分別為0.95、0.96和0.95(圖6)。這些趨勢說明不同老化等級樣品的等離子體特性具有相似性，有助于預測樣品的老化等級。

圖7 Fe I/Cr I與老化等級之間的關聯性，誤差棒表示5次重復測量SD值

合金元素在Z3CN20-09M的微觀結構和機械性能中起著至關重要的作用，對基體特性有顯著影響。Cr是Z3CN20-09M中的主要合金元素，也是熱老化過程中影響基體變化的關鍵因素。研究表明，基體元素Fe與合金元素Cr的譜線峰值強度比與材料老化等級之間存在良好的線性關系，R2均大于0.94(圖7)。這些關系的出現可歸因于Z3CN20-09M在熱老化過程中發生了相變，形成了富鐵和富鉻的區域。這些微觀結構的變化改變了材料的基體，進而影響了激光與材料之間的相互作用機制。這具體體現在光譜和等離子體特性的差異上。因此，關鍵元素特征譜線的強度比可用來描述材料的老化等級。
