大家好，我是堆外核儀表系統(RPN)，是維護核電廠安全的重要系統之一。我的主要工作是持續監測堆芯運行狀態，記錄并顯示反應堆的信息，無論是裝料、停堆、啟動還是功率運行，我都能為操縱員提供反應堆的實時狀態，確保一切盡在掌握。接下來，我來給大家介紹一下我的組成部分。

我由3個量程、共10個通道組成，分為源量程、中間量程和功率量程;其中源量程和中間量程有3個通道，功率量程有4個通道，分別布置在反應堆外的不同位置來對反應堆進行無死角的持續監測。那么，我是怎么做到無死角的監測的呢?

探測器堆外布置分布示意圖(藍色圓柱)

其實我有三位“偵探”來幫助我完成任務。第一位就是在反應堆起堆、停堆和裝料期間大顯神威的源量程涂硼正比計數管探測器。想象一下，在核反應堆這個復雜的迷宮里，中子就像是一群淘氣的小鬼，四處亂竄。而涂硼正比計數管，就是那個手持魔法棒的巫師，它能將逃逸到壓力容器外的中子捕捉，然后通過一種神奇的反應，將它們轉化為正、負離子，這些正、負離子在外加電廠力的作用下向探測器的電極板移動就形成了電脈沖信號，后經源量程機箱的一系列信號處理，就生成了表征中子通量水平的的計數率信號，源量程信號送到DCS后就能參與到各種監視和保護功能。

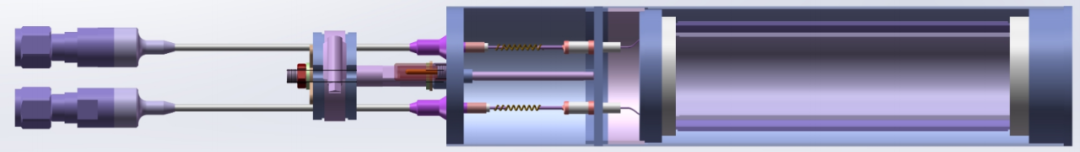

涂硼正比計數器的示意圖

在反應堆升到一定功率后，源量程就退出了運行，而接替它的就是中間量程裂變電離室探測器，它的測量范圍是最大的。在低功率時，逃逸出來的中子少，裂變室探測器生成的是一個個電脈沖信號;當功率上升，中子變得密集且數量不一，這時候就得到了交流電信號;反應堆保持滿功率運行時，中子密集而又穩定，產生了穩定的直流電信號。中間量程電流信號送到DCS后也會參與到機組的監視、控制和保護功能中，它還能夠給操縱員提供堆芯信息，確保反應堆的安全。

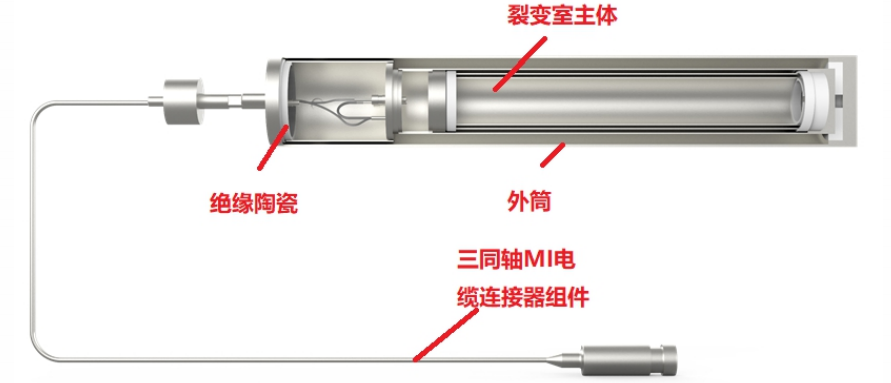

裂變電離室示意圖

在反應堆功率運行期間，就輪到功率量程非補償電離室探測器大顯身手了。在非補償電離室將中子捕獲后經過功率量程機箱一系列處理就生成表征中子通量水平的功率信號，我們在主控室看到的核功率就是它探測到的，它能連續監測堆芯運行工況，記錄堆芯信息，給出報警提示，它還能參與控制棒調節、運行允許、允許閉鎖等控制，反應堆緊急停堆、超溫超功等保護功能中。

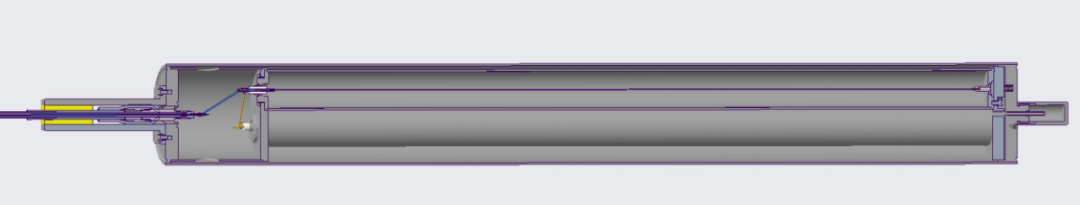

非補償電離室示意圖

在接下來，我會做好核反應堆的“眼睛”，用我的能力捍衛核安全的萬無一失。
